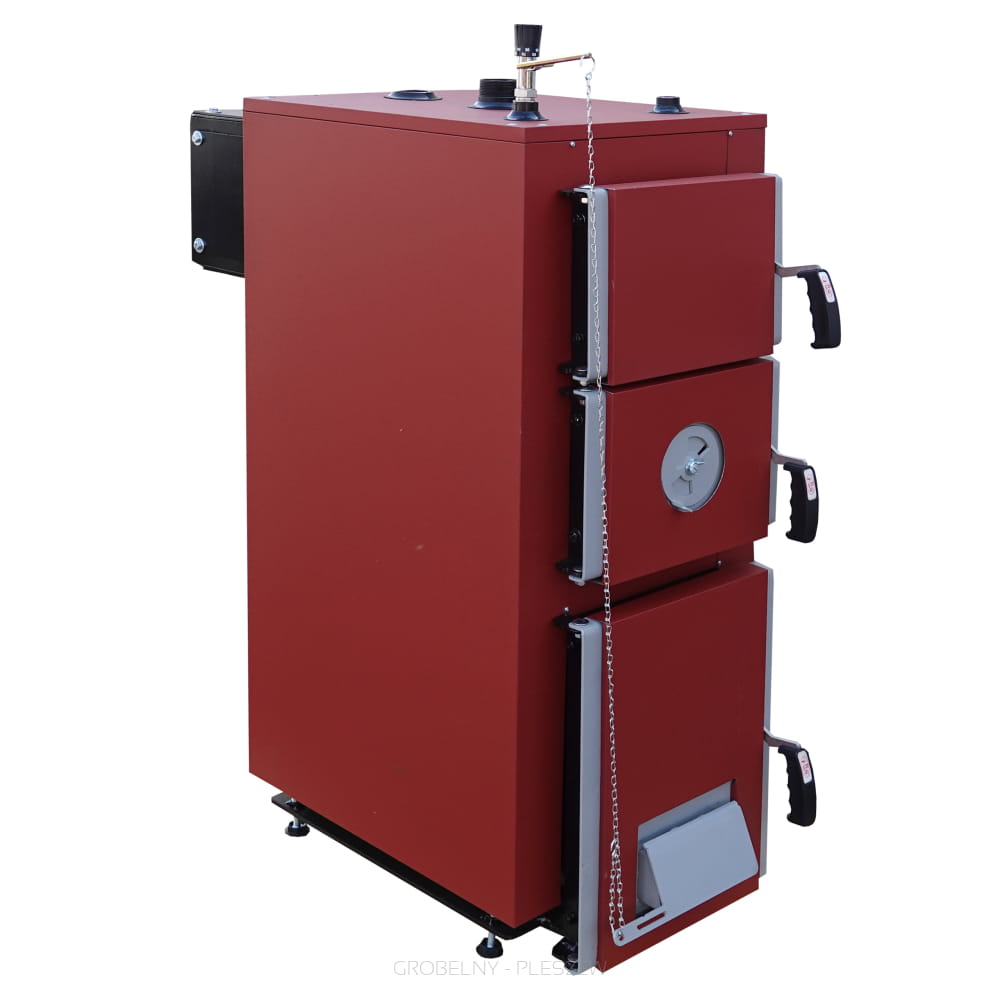

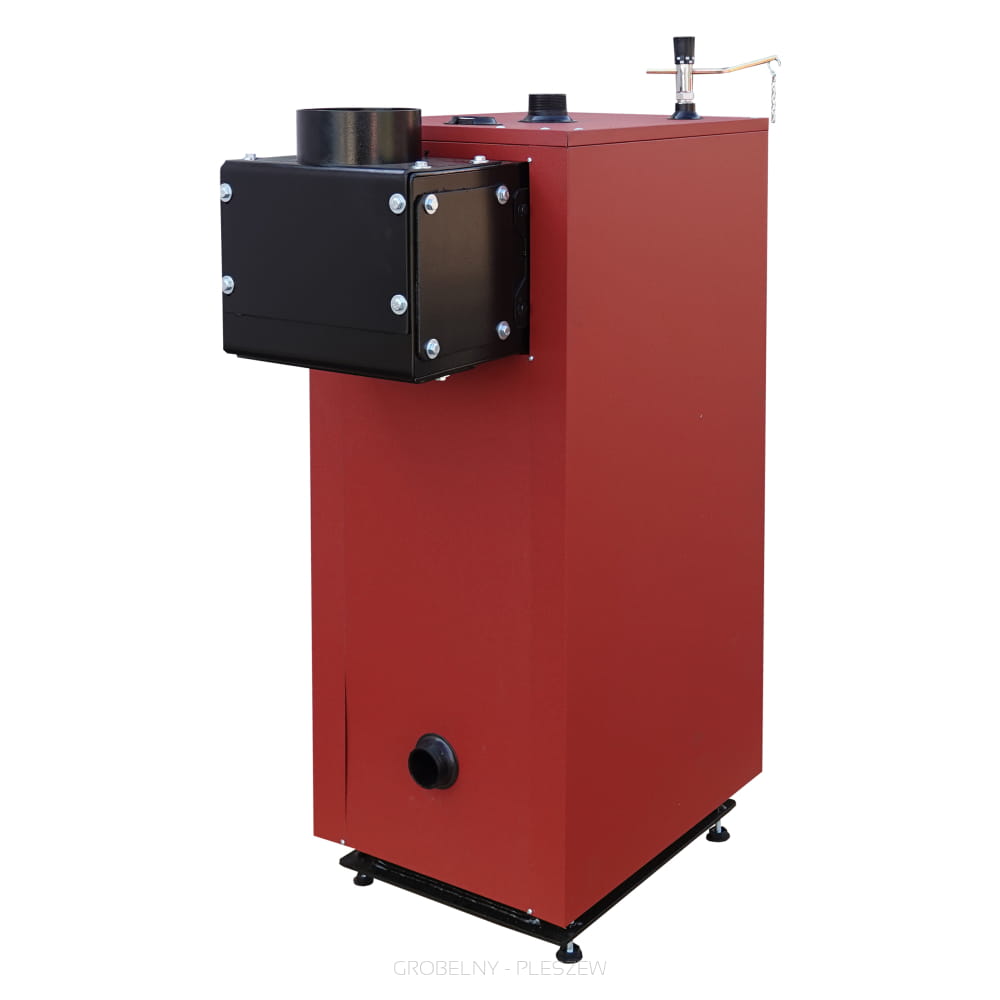

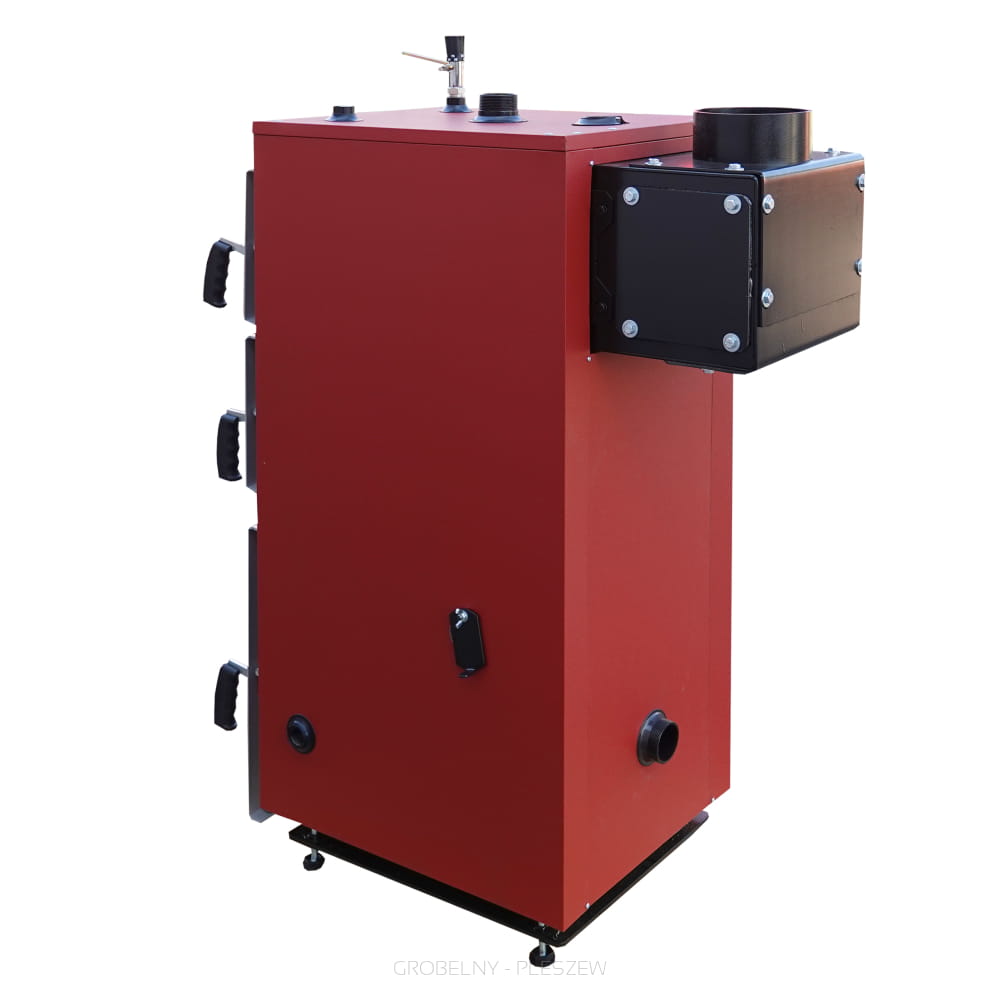

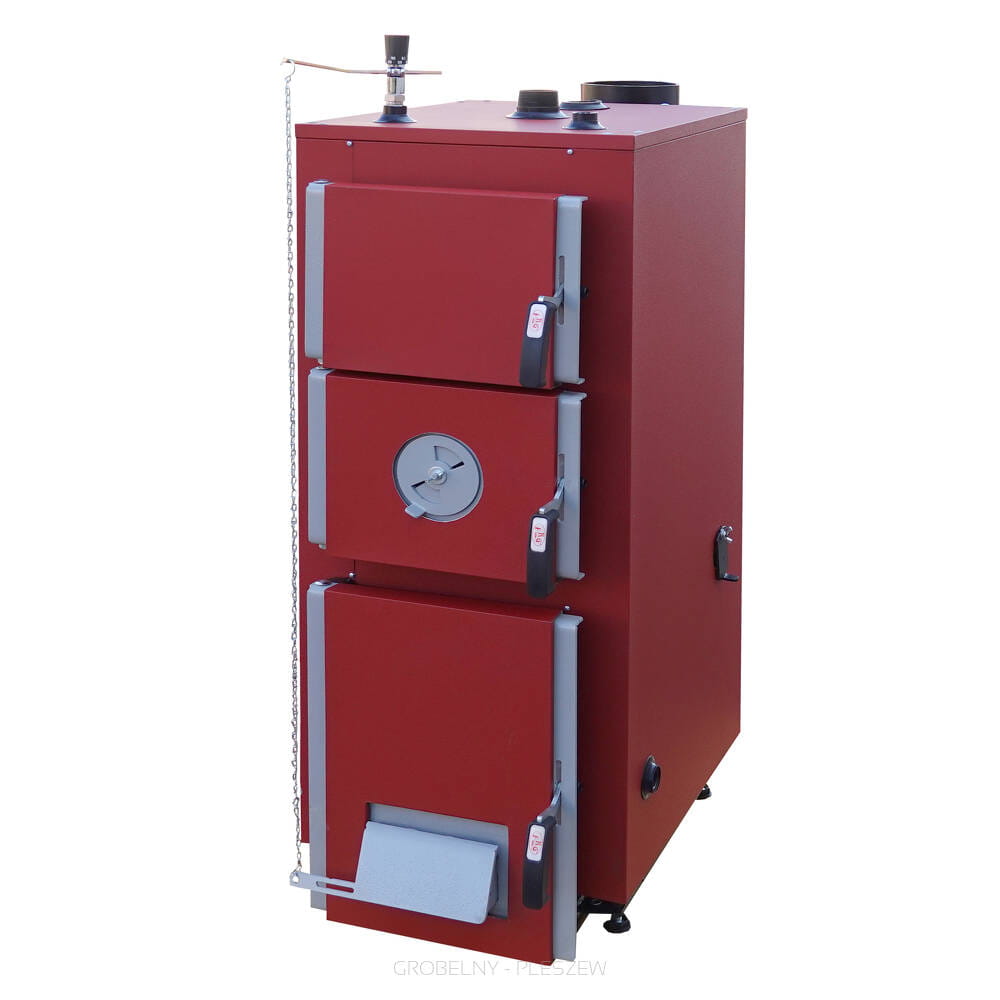

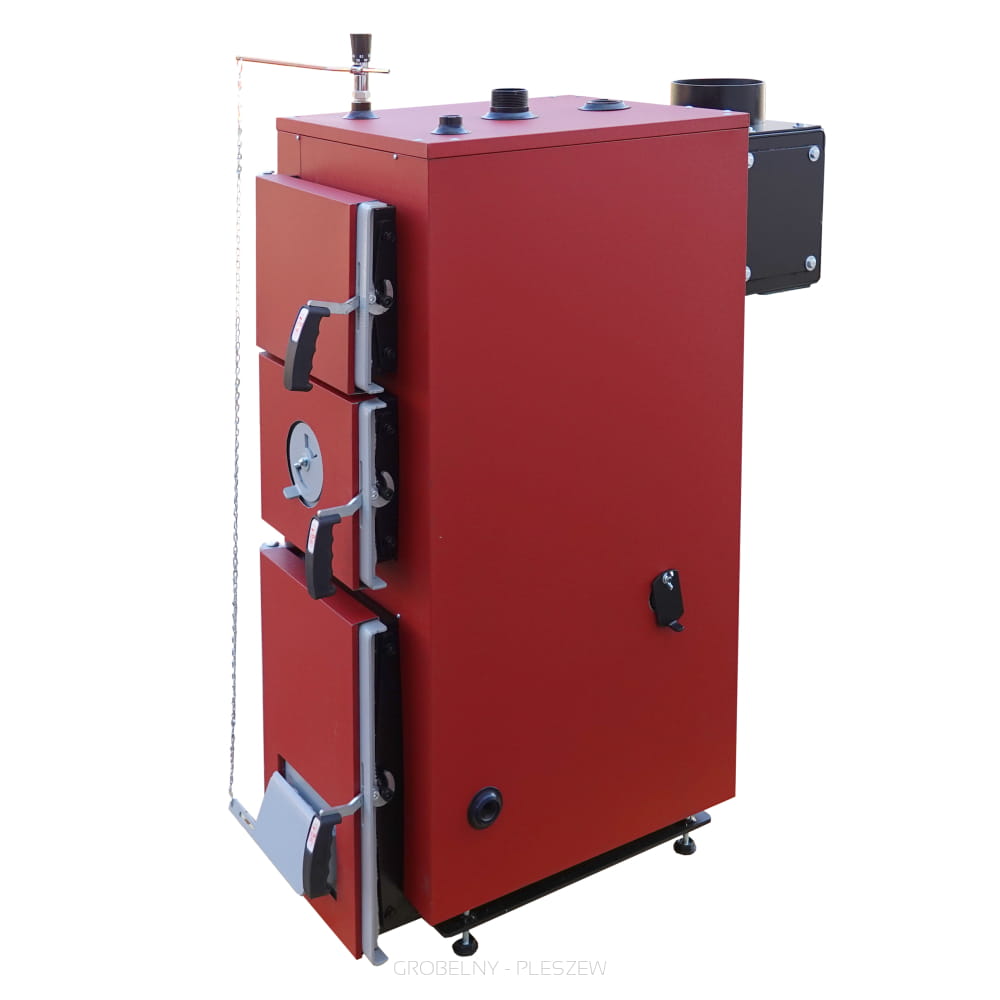

Gropel DS UNI

OPIS PRODUKTU

Kotły typu DS UNI to nowa generacja kotłów z ręcznym podawaniem paliwa. Wprowadzenie nowych rozwiązań konstrukcyjnych (odpowiedni kształt i układ kanałów oraz technika dolnego spalania) powodują redukcję emisji szkodliwych substancji do granicznych wartości spełniających wymagania klasy 5 i ekoprojektu, co potwierdza wysokie własności ekologiczne kotła na europejskim poziomie. Aby proces spalania mógł się odbywać niezbędne jest dostarczenie odpowiedniej ilości paliwa i tlenu zawartego w powietrzu do komory spalania. Kotły cechują się prostą, spawaną konstrukcją.

ZASTOSOWANIE KOTŁÓW DS UNI Z RĘCZNYM ZAŁADUNKIEM OPAŁU

Kotły DS UIN znajdują zastosowanie głównie w instalacjach centralnego ogrzewania i C.W.U w budynkach mieszkalnych, pawilonach handlowych, warsztatach, gospodarstwach wiejskich, itp. Mogą być montowane w instalacjach systemu otwartego oraz w instalacjach systemu zamkniętego pod warunkiem zastosowania odpowiednich elementów zabezpieczających.

WYMIARY KOTŁA DS UNI

10kW

• wysokość: 119 m
• szerokość: 45,5 cm
• głębokość: 59,5 cm
• komora 28 cm x 21 cm

13kW

• wysokość: 123 m
• szerokość: 45,5 cm
• głębokość: 65 cm
• komora 28 cm x 21 cm

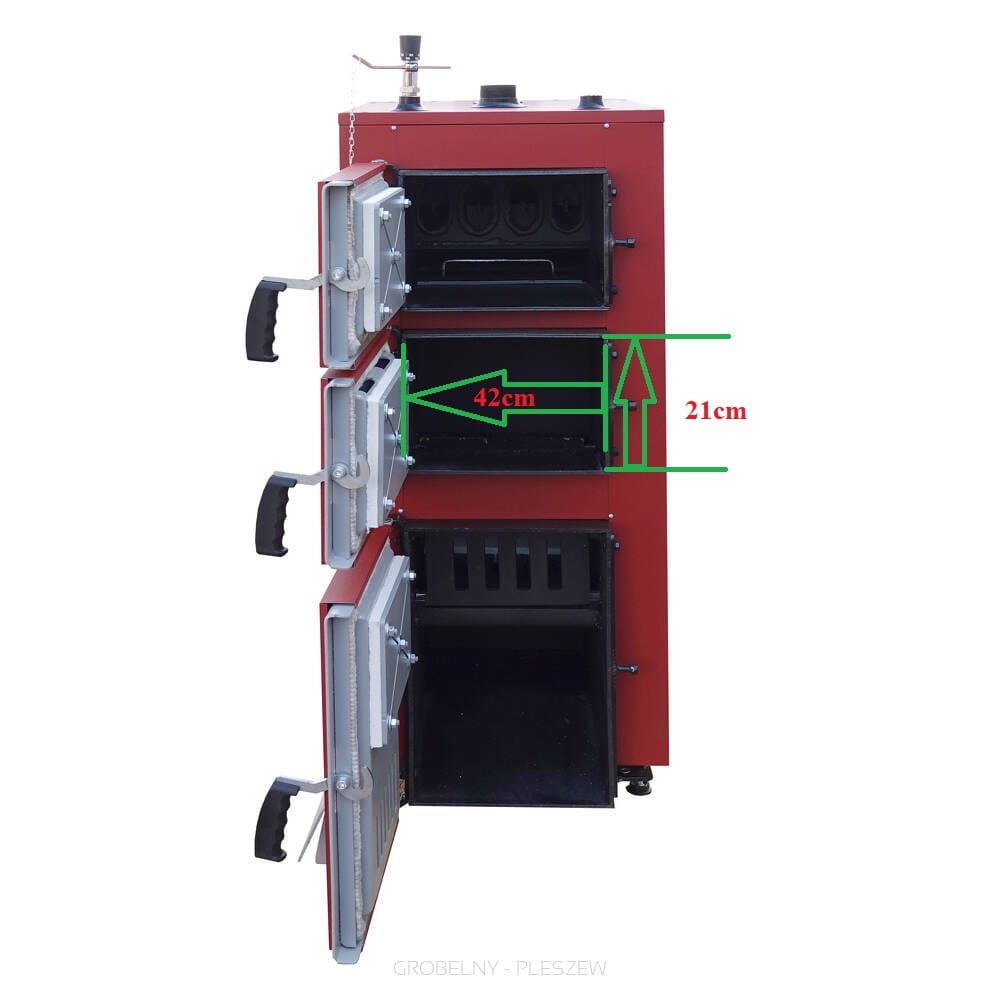

18kW

• wysokość: 123 m
• szerokość: 59,5 cm
• głębokość: 65 cm
• komora 42 cm x 21 cm

24kW

• wysokość: 129 m
• szerokość: 59,5 cm
• głębokość: 70 cm
• komora 42 cm x 21 cm

SPOSOBY MONTAŻU KOTŁÓW DS UNI

Kotły typu DS UNI mogą być montowane w układach:

• otwartym zgodnie z wymaganiami normy PN-91/B-02413 „Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego. Wymagania.”
• zamkniętym zgodnie z wymaganiami normy PN-EN 12828 „Instalacje grzewcze w budynkach. Projektowanie wodnych instalacji centralnego ogrzewania.”

Kotły w standardowej wersji nie są przystosowane do zabezpieczeń w układzie zamkniętym z przeponowymi naczyniami wzbiorczymi.

W przypadku montażu kotła w układzie zamkniętym konieczne jest zastosowanie ZABEZPIECZENIA TERMICZNEGO INSTALACJI, ZAWORU BEZPIECZEŃSTWA, PRZEPONOWEGO NACZYNIA WZBIORCZEGO, ARMATURY KONTROLNO-POMIAROWEJ (manometr, termometr). NIE DOSTOSOWANIE SIĘ DO W/W ZASAD SPOWODUJE UTRATĘ GWARANCJI !!!
Kotły spełniają wymagania dyrektyw UE w zakresie bezpieczeństwa wyrobu potwierdzone deklaracją zgodności i oznaczone znakiem.

OPAŁ STOSOWANY W KOTŁACH DS UNI

Paliwem stosowanym w kotłach DS UNI jest węgiel kamienny w stanie suchym sortymentu orzech według PN-EN 303-5:2012 o następujących parametrach:

• typ węgla: orzech
• wartość opałowa: > 28 MJ/kg
• wilgotność: < 11%
• zawartość popiołu: < 7%
• zawartość części lotnych: <30%
• uziarnienie: 25÷50mm

ZAKAZ STOSOWANIA PALIW ZASTĘPCZYCH

Stosowanie paliwa o powyższych parametrach zapewnia bezawaryjną pracę kotła. Natomiast używanie paliwa zawilgoconego może powodować osadzanie się na ściankach kotła substancji smołowych oraz wykraplanie pary wodnej co wiąże się z koniecznością uciążliwego i częstego czyszczenia kotła. Może to również znacznie obniżyć okres jego eksploatacji wskutek korozji wymiennika ciepła. Ponadto w przypadku stosowania paliw gorszej jakości należy się liczyć z obniżeniem parametrów cieplnych i emisyjnych, przez co nie będą spełniane rygorystyczne wymagania norm pozwalające na cechowanie kotła 5 klasą lub ecodesing.

TABELA DANYCH TECHNICZNYCH KOTŁÓW DS UNI
